Что такое мягкая кровля: сравнительный обзор современных видов и их особенностей

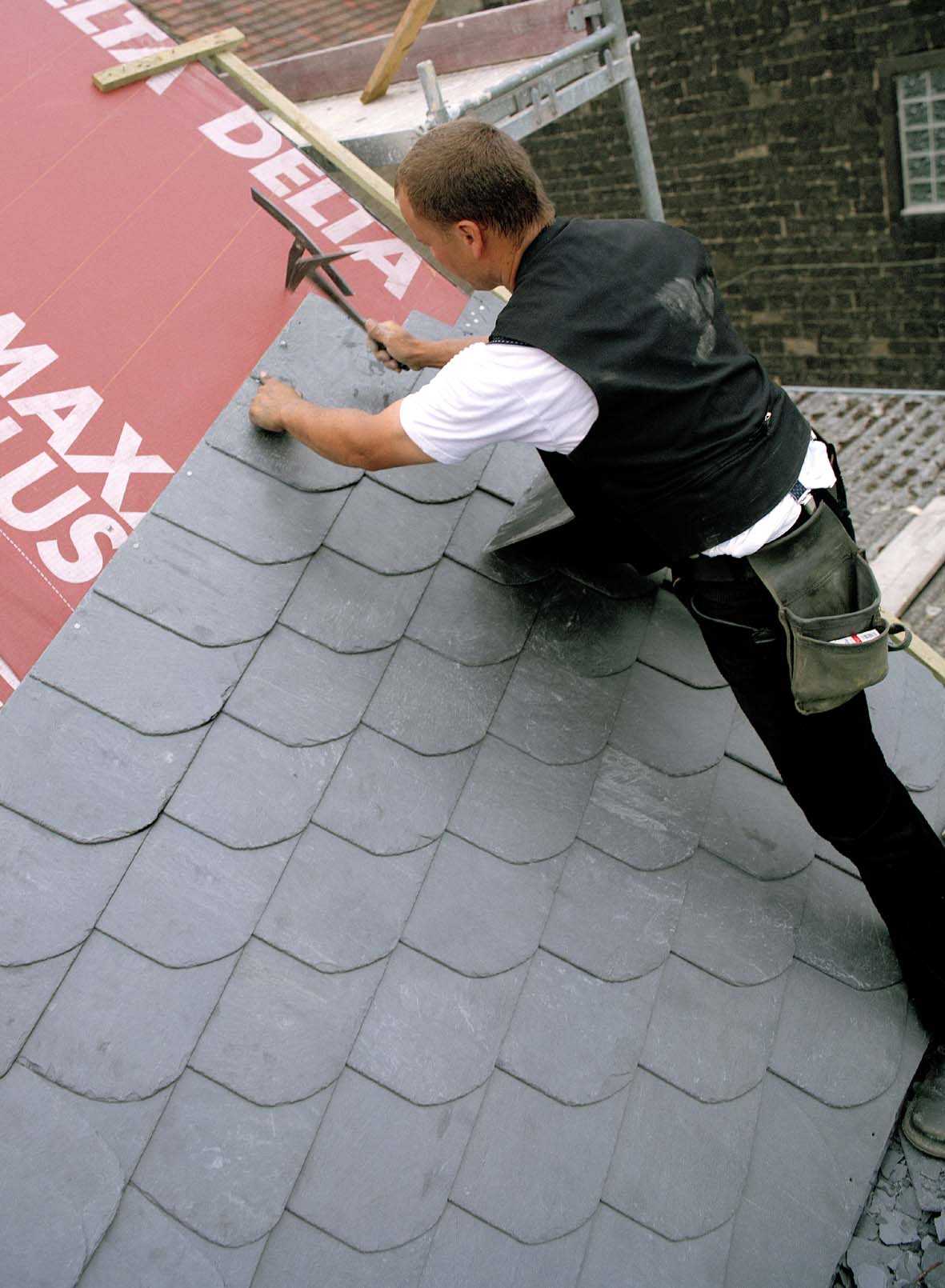

Природный шифер (сланец)

В отличие от керамической черепицы, у сланцевых чешуек нет замков, а укладываются они встык и внахлест, поэтому минимальные углы для таких крыш значительно выше, чем у керамических. Кровельный сланец, как и керамическая черепица, характеризуется тем, что для разных форм и размеров плиток рекомендуются различные уклон кровли. Закономерности здесь простые – при увеличении формата чешуек уменьшается минимальный угол ската. Так, для прямоугольных плиток размера 30х20 см рекомендуются уклон кровли от 50º, а для формата 60х30 – от 22º. Это объясняется тем, что перехлест плиток при большем размере увеличивается. Соответственно при необходимости использовать сланец на малоуклонных крышах, прежде всего, необходимо определиться с форматом используемых плиток. На практике только лишь увеличением размера плиток проблему малых углов решить не удастся. При использование сланцевой кровли на скатах с уклоном меньше рекомендованного, необходимо выполнять водонепроницаемую нижнюю кровлю. В большинстве случаев она возьмет на себя роль главной влагоотводящей составляющей кровельной конструкции, а сланец будет защищать крышу от воздействия солнца, всевозможных осадков, а также выполнять декоративно-эстетическую функцию.

Точно такое же описание можно дать для другого натурального кровельного материала, — деревянной дранки или шинделя.

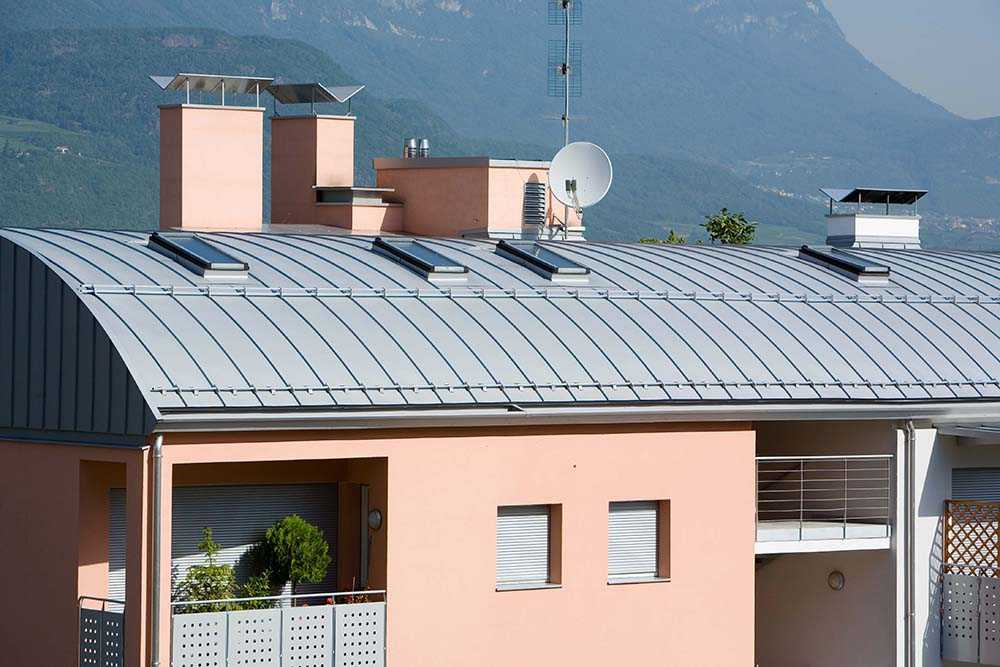

Фальцевая кровля

Использование металлических рулонных материалов при монтаже фальцевых кровель позволяет добиться минимального угла наклона ската без сложных дополнительных конструктивных решений. Так, минимальный рекомендуемый уклон для фальцевой крыши – всего лишь 7º. Однако, если в процессе монтажа использовать уплотнитель для стоячего фальца или специальный герметик Рунотекс, то на небольших участках (например полукруглые участки кровли) минимально возможный уклон может снижается до 3º, что практически соответствует плоским кровлям. Но материалы для плоских кровель эта тема уже другой статьи. При использовании металлических листов для монтажа фальца и на скатах большой длины рекомендованные углы возрастают, т.к. горизонтальные стыки являются потенциальным местом протечки. Для улучшения герметичности горизонтальные замки также должны монтироваться с использованием уплотнителя. Существует четыре основных вида фальцевания: Г-образный фальц, реечный фальц, одинарный стоячий фальц и двойной стоячий фальц. Для кровель с малым уклоном подходят двойной стоячий и реечный фальцы. Г-образный фальц и одинарный фальц не используется при углах наклона кровли менее 25º.

При устройстве малоуклонных крыш необходимо помнить, что при уменьшении угла наклона ската должен увеличиваться подкровельный вентиляционный зазор. При уклонах кровли менее 10º вентилирование осуществляется от одного ската к другому.

Влияние выбранного материала на конструкцию

Подбирая угол наклона крыши, необходимо принимать во внимание тип материала кровли. При этом влияние имеют и такие параметры, как сечение стропильных ног и промежутки, с которыми они будут устанавливаться. Сам же материал может быть более гладким или шершавым

Рассмотрим минимально допустимый угол уклона для разнообразных конструктивных решений:

Сам же материал может быть более гладким или шершавым. Рассмотрим минимально допустимый угол уклона для разнообразных конструктивных решений:

Металлочерепица – минимально рекомендуемый угол наклона 15 градусов, хотя у некоторых производителей указываются и меньшие значения. При маленьком уклоне целесообразно обрабатывать стыки водостойким и морозостойким герметиком. При очень малом уклоне вода задерживается на кровле, а при параметрах 20-35 градусов часто скапливается снеговая масса.

Гибкая черепица – не менее 11 градусов с обустройством сплошной обрешетки из ДСП.

Крыши с основой из битума. Наклон может составлять от 2 градусов, но в таком случае потребуется большее число слоев для повышения влагозащиты. В 1-2 слоя можно обустраивать конструкции от 15-17 градусов.

Ондулиновые скаты требуют сплошной обрешетки, если они имеют очень малый угол уклона. А минимально допустимое значение – 11 градусов.

Асбестоцемент – не менее 22 градусов. Тяжесть материалов обусловливает повышенные требования к прочности стропильной системы.

В отдельных случаях можно воспользоваться методом аналогий и выбрать скат с углом, близким к соседним конструкциям.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Материал стеклоизол

А теперь немного подробнее о материале кровли – о стеклоизоле. Среди его положительных качественных характеристик отмечают следующие:

  • отличная эластичность,
  • высокая прочность,
  • биостойкость,
  • абсолютная водонепроницаемость,
  • высокая пожаробезопасность,
  • стойкость к перепадам температур,
  • простота монтажа,
  • невысокая стоимость.

Основа стеклоизола – это каркасная стеклоткань либо стеклохолст, покрытый с двух сторон слоем битума. При этом используется не простой битум, а с добавками пластификаторов и модификаторов. Данная основа положительно влияет на его свойства и позволяет уменьшить стоимость материала.

Промышленностью стеклоизол выпускается в рулонах длиной от семи до десяти метров.

Техники укладки мягкой черепицы

Гибкая битумная черепица может укладываться по одной из следующих схем:

Горизонтальная. В соответствии с данной техникой черепица укладывается последовательно (один ряд за другим), при этом производится горизонтальное смещение гонтов на половину «лепестка». Подходит для всех коллекций мягкой черепицы.

Вертикальная. Применяется только для коллекций: Купол, Шеффилд, Ницца, Карат, Сота, Льеж, Кольчуга, Цюрих, Женева, Крона и Кельн.

Пирамидальная. Подходит для линеек Кельн, Шеффилд, Сота, Карат, Ницца, Льеж, Кольчуга и Купол. Используется только если монтаж начинается с середины ската.

Оформление ендовы

Ендова оформляется 2 способами:

Открытым. В этом случае черепичное покрытие обрезается по линиям, отмеченным вдоль ендовой оси. Покрытие разжелобка остается ровным, благодаря чему вода беспрепятственно стекает, не задерживаясь на поверхности.

Укладка начинается от ендовы с отступом в 5-7,5 см от ее оси, при этом для отбоя воды крайний гонт подрезается сверху наискосок и промазывается битумной мастикой на ширину в 10 см. Вследствие повышенной нагрузки на расстоянии 30 см от центра желоба черепица крепится исключительно посредством клеевого и битумного слоя, пробивка полотна гвоздями в этой зоне запрещена.

Закрытым, когда черепичные покрытия двух смежных скатов перекрывают друг друга. Данный способ монтажа возможен только для черепицы Döcke PIE серии PREMIUM. Ее толщина обеспечивает должный уровень защиты.

Эта схема оформления ендовы предполагает работу сразу с двумя скатами. Сначала черепица укладывается на кровлю с меньшим уклоном и, достигая ендовы, переходит по нему на плоскость более крутого ската, формируя перехлест не менее 30 см. Черепичный настил соседней более крутой кровли укладывается внахлест на уже уложенную черепицу, но на расстоянии 7 см до центра ендовы обрезается

При этом важно также обрезать уголок гонта, и зафиксировать край черепицы битумной мастикой. Ограничение на использование гвоздей аналогично предыдущему способу.

Особенности конструкции каркаса из разных материалов ↑

Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.

Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.

Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального – порядка 2,5 раза.

Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.

Сотовый поликарбонат – расчет обрешетки ↑

Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.

Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:

  • тип кровли,
  • толщину листа,
  • ширину и длину остекляемого пролета
  • высоту арки
  • регион.

Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.

Крепеж листов поликарбоната ↑

Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.

Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:

  • обеспечивают надежность и герметичность крепления;
  • устраняют «мостики холода», создаваемые саморезами;
  • ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.

Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.

В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

  • В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
  • Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
  • В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

  • H – высота конька;
  • L – ширина половины дома;
  • α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Технология ремонта мягкой кровли: капитальный подход к делу

Как и говорилось выше, капитальный ремонт мягкой кровли предполагает полный демонтаж старого покрытия и установку на его место нового материала. О целесообразности проведения подобного материала мы уже говорили выше, здесь добавлю только то, что процесс этот дорогостоящий – следует понимать, что переделывать всегда сложнее, чем делать заново. Это самая веская причина, мотивирующая человека на его самостоятельное осуществление.

Как и в предыдущем случае, изучать этот процесс начнем с порядка проведения работ. Выглядит он следующим образом.

Полный демонтаж старого рулонного покрытия. На этом этапе работ тонкостей практически никаких нет. Единственное, о чем хочу предупредить, так это о том, что работа эта достаточно трудная, и производить ее придется исключительно вручную.
Частичное восстановление, а при необходимости и полная замена кровельной стяжки. Также на этом этапе работ следует оценить состояние утепляющего слоя, гидро- и паробарьеров, если таковые вообще присутствуют

Особое внимание на этом этапе работ нужно уделить непосредственно стяжке – потрескавшееся основание, изобилующее выбоинами и впадинами, не подойдет для настилки нового кровельного материала. Ремонт стяжки крыши может производиться как частично, так и полноценно по всей поверхности – здесь также понадобится оценка состояния этой поверхности

Целесообразность полной замены стяжки диктуется степенью ее разрушения. Если говорить о частичном ремонте стяжки, то выполняется он достаточно просто – поверхность очищается от грязи и пыли, грунтуется, после чего цементным раствором на ней заделываются все повреждения.

Нанесение нового кровельного материала. Для начала на очищенную от пыли и грязи стяжку наносится мастика для ремонта мягкой кровли – она прямо втирается в стяжку щеткой или макловицей. Таким способом обеспечивается ее проникновение даже в самые маленькие поры цементно-песчаного раствора. Потом на подготовленное таким образом основание наплавляется рулонный кровельный материал. Делается это в два, а то и в три слоя, в зависимости от угла уклона ската крыши. Все полосы рубероида клеятся снизу вверх внахлест друг на друга. Каждый последующий слой наплавляемого материала должен перекрывать швы предыдущего слоя.
Проверка и выявление мест скопления воды. Это, можно сказать, завершающий этап работ, который предусматривает ответ на вопрос, как ремонтировать мягкую кровлю. Вся сложность этого этапа заключается в необходимости выявления мест скопления воды – сами понимаете, без дождя сделать это достаточно трудно. Остается два варианта – либо ждать ближайшего дождика и сразу же после него вылезать на крышу, либо проливать кровлю. Как вы поступите, решать только вам. После выявления мест скопления воды они намечаются, потом эти места просушиваются и на них наносится дополнительный слой гидроизолирующего материала. Если работать по старинке, то в это место дополнительно можно налить битумную мастику – сделать своеобразную лужу из битума, которая послужит дополнительной защитой этого места от протекания.

В заключение темы добавлю только то, что ремонт мягкой кровли, изготовленной из так называемой гибкой черепицы, делается немного иначе. Вся прелесть этого материала заключается в том, что имеется возможность замены отдельных фрагментов, не прибегая к полной разборке кровли. Такую фрагментарную замену можно осуществлять как в больших, так и в малых количествах. Вообще гонт достаточно неприхотлив в ремонте – если вы ежегодно будете проводить анализ состояния крыши и своевременно менять один или несколько ее элементов, то в проведении капитального ремонта надобности может вообще не возникнуть. По сути, из года в год, заменяя элемент за элементом, вы и производите растянутый во времени капитальный ремонт крыши своими руками.

Автор статьи Александр Куликов

Технология ремонта мягкой кровли ↑

Регулярный уход за кровлей обеспечивает комфортную эксплуатацию здания. Ремонт и устройство мягкой кровли, в частности, лучше проводить в сухое и теплое время года. И, надо сказать, что особого труда и временных затрат они не требуют.

Оборудование, используемое  при ремонте мягкой кровли без проблем можно перевозить на легковом автомобиле. Это совсем небольшой перечень необходимых инструментов:

  •  топор, которым демонтируют старое покрытие;
  •  газовая горелка, ею разогревают обрабатываемую поверхность и материал;
  •  кровельный нож, которым режут материал;
  •  маклавицы, с помощью которых наносят мастики и грунтовки.
  •  текущий, когда повреждено менее 40% кровельного покрова,
  •  капитальный – соответственно, более 40% .

Мелкий ремонт

К мелкому (косметическому) ремонту прибегают в тех случаях, когда на крыше обнаруживаются небольшие по размеру трещины, стыки листов с повреждёнными краями, хорошо различимые потертости, а также разрывы. В таких ситуациях применяется так называемый «латочный» метод устранения повреждений.

При этом небольшие трещины, а также потёртости и явно различимые разрывы удаляются таким образом:

  •  сначала восстанавливаемое место заливается разогретым битумным составом;
  •  затем поверх разлитого битума расстилается рубероид или подобный ему материал, заранее отмеренный и нарезанный по размеру обнаруженного повреждения;
  •  после этого наклеиваемая заплатка (латка) по краям обрабатывается слоем битумной мастики.
  1. В первую очередь нужно аккуратно приподнять и на некоторое время оставить отслаиваемую поверхность на просушку.

Обратите внимание
Иногда для ускорения просушки участков отслоений используется обычная газовая горелка.

  1. Затем на это место посредством валика наносится слой битумной мастики, на который затем опускается просохший материал.
  2. В заключении сам стык ещё раз обрабатывается тем же битумным составом.

Иной подход наблюдается при организации капитальных ремонтов.

Капитальный ремонт

Основательный или капитальный ремонт мягкой кровли организуется после тщательного её обследования и обнаружения множественных повреждений. Для его качественного проведения потребуются следующие инструменты и материалы:

  •  специальная газовая горелка, используемая для разогрева места установки латки;
  •  нож для вырезания повреждённых участков;
  •  необходимый запас герметика и битумной мастики;
  •  арматурная сетка и немного цемента (для восстановления стяжки);
  •  швабра или веник (для зачистки поверхностей).

Важно!

В качестве нагревательного прибора желательно применять именно газовую горелку, обеспечивающую высокую скорость разогрева восстанавливаемого и ремонтного материалов.

Само восстановление мягкой кровли осуществляется в следующей последовательности:

  1. Демонтаж повреждённого участка кровельного покрытия.
  2. Очистка его грязи, мусора и влаги.
  3. Восстановление бетонного основания (по необходимости).
  4. Нанесение базовой гидроизоляции и обустройство цементной стяжки с последующей обработкой битумным составом.
  5. Настилка в этом месте нового мягкого покрытия.
  6. Нанесение ещё одного защитного слоя битумной мастики.

В ходе ремонта необходимо соблюдать следующие правила:

Удалять повреждённый участок кровельного покрытия нужно очень осторожно, старясь не повредить основание.
Выводимые на крышу слуховые окна и трубы вентиляции обрабатываются цельным листом рулонного битумного материала.
В качестве дополнительной защиты выступающих участков используются специальные нетканые материалы с пропиткой из битумной мастики.
При ремонте кровельных покрытий зимой снег с них убирается посредством деревянной лопаты, исключающей возможность прорыва мягкой кровли.

Во избежание повторного её повреждения в зимнее время года рекомендуется оставлять небольшие объёмы снега, блокирующие механическое взаимодействие с твёрдыми предметами.

Обратите внимание
Всю поверхность мягкой кровли после капитального ремонта приглаживают и, покрыв мастикой, засыпают песком. Это поможет в дальнейшем избежать перегрева кровельного материала, который может вызвать плавление мастики.

Правила укладки подкладочного ковра

Монтаж подкладочного ковра выполняется постепенно по направлению снизу вверх, от края карнизного свеса до конька.

Сначала застилаются ендовы, при этом полотно равномерно распределяется по сторонам скатов.

Затем полотнище стелется вдоль карниза

Как понять, на какую ширину нужно класть самоклеящийся ковер? Для расчета используется следующая формула:

Ширина самоклеящегося участка = величина карнизного вылета + ширина стены + 50 см.

  • Дальше укладка продолжается подкладочными коврами Деке ПАЙ механической фиксации (STANDARD, STANDARD PLUS, COMFORT COMFORT EL или COMFORT GLASS).
  • Каждое следующее полотно накладывается на предыдущее с перехлестом в 10 см, закрывая ряд крепежных элементов. Такое расположение нахлестов предотвратит попадание влаги под место стыка.
  • Торцевые нахлесты должны быть не менее 15 см.
  • Места нахлестов дополнительно промазываются битумной мастикой Деке ПАЙ при помощи шпателя слоем в 0,5 мм.

Использование мастики в комплексе с самоклеящимися коврами и моделями STANDARD PLUS и COMFORT EL с клеевой полосой не требуется. Исключение – когда клеевой слой срезается при подгонке под конфигурацию кровли.

  • Каждые 20 см по периметру полотно фиксируется к настилу посредством кровельных гвоздей, а промежуток между кромкой и шляпкой крепежа должен быть в пределах 2-3 см.
  • Вдоль карниза полотно прижимается карнизными планками.

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы, Проценты, % Градусы, Проценты, % Градусы, Проценты, %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Отличия в устройстве теплой и холодной кровли

Технологии и схемы укладки кровельного пирога для совмещённого и холодного чердака отличаются не только наличием или отсутствием слоя утеплителя, но и более сложной моделью стропильной системы.

Конструкция, устанавливаемая над холодным чердаком, проста в реализации.

Важно! Полный отказ от утепления чердачного помещения приведет к нарушению теплового режима, образованию наледи и сокращению срока службы кровли. Для нормализации температурного режима следует утеплять перекрытие между отапливаемым помещением и «холодным» чердаком.. Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Принцип устройства вентиляции

Битумное покрытие характеризуется прекрасными водоотталкивающими свойствами, но при этом совсем не пропускают воздух. Это значит, что насыщенная парами воздушная масса не будет выходить из подкровельного пространства и образованный из-за разницы температур конденсат начнет оседать на стропильной системе крыши. Влага приведет к снижению несущей способности деревянной конструкции из-за поражения грибком.

Чтобы утепленная кровля прослужила как можно дольше, важно обустроить систему вентиляции, обязательными элементами которой являются:

  • Приток воздуха. Обустраивается в зоне карнизного свеса.
  • Система каналов, образованных обрешеткой и контробрешеткой. Они обеспечивают циркуляцию воздуха внутри плоскости скатов и его доставку в подкровельное пространство из зоны карнизных свесов;
  • Аэраторы, обустроенные на коньке или в верхней части скатов.

Возможность установки коньковых аэраторов следует предусмотреть еще на этапе обустройства сплошного настила. Для этого противоположные скаты крыши в районе конькового узла не стыкуются вплотную. Между ними нужно оставить свободное расстояние в 5 см, т.е. по 2,5 см с каждой стороны. Если этого не сделать, то нужное отверстие придется выпиливать.

Технология. Этапы работ

Виды материалов для кровли:1- песчаная черепица, 2- керамическая черепица, 3- мягкая кровля, 4- металлочерепица, 5- шифер, 6- профнастил, 7- фальцевая кровля, 6- медная кровля.

Технология устройства кровельных работ состоит из следующих этапов:

  1. Монтаж стропильной системы.
  2. Обустройство слоя пароизоляции.
  3. Укладка утепляющих материалов (теплоизоляция).
  4. Устройство слоя гидроизоляции.
  5. Монтаж обрешетки и контробрешетки. От вида кровельного покрытия и типа крыши зависит конструкция обрешетки.
  6. Укладка кровельного материала.
  7. Обустройство таких элементов кровли, как конек, карниз и другие.
  8. Оборудование вентиляционной системы в кровельном пространстве.
  9. Установка элементов, по которым происходит передвижение по крыше.
  10. Отделка свеса карниза.
  11. Обустройство водосточных элементов.

И любое отклонение от технических нормативов на любом этапе приведет к серьезному нарушению и необходимости наискорейшего исправления. Именно поэтому следует отнестись к устройству кровли достаточно серьезно с профессиональным подходом.

Монтаж гибкой черепицы

Разметка

Перед тем как приступить к укладке основного черепичного полотна, скат крыши необходимо разметить мелованным шнурком. Разметка упростит монтаж и поможет выровнять монтажную линию, если геометрия крыши нарушена каким-либо элементом или изгибом.

Разметка наносится прямо на подкладочный ковер.

Укладка гибкой черепицы по скату

Так же, как и в работе с карнизной черепицей, с тыльной стороны гонтов декоративной рядовой черепицы пленку №2 снимать не требуется.

Монтаж осуществляется по следующей схеме:

1. Укладка производится снизу вверх.
2. Место начала монтажа предопределяет длина ската крыши, а также наличие/отсутствие ендовы:
a. При длине ската до 5 м укладку целесообразнее начинать с торца кровли.
b. Если длина ската свыше 5 м, лучше начинать монтаж с середины.
c. При наличии на скате ендовы укладывать черепицу начинают именно от нее.

Коллекция Döcke PIE САППОРО, в которой в стартовом ряду нижнюю часть выступающих за первую горизонталь «лепестков» необходимо подрезать до должного уровня.

3. В первом ряду «лепестки» гонтов обязательно промазываются битумной мастикой и приклеиваются таким образом к карнизному полотну, поверх которого укладываются.
4. Помимо клеевого типа фиксации каждый гонт дополнительно закрепляется кровельными гвоздями. Причем точки, в которых размещаются крепежи, легко определить по форме черепицы, местоположению и количеству клеевых полос нижнего ряда, нанесенных на тыльную сторону гонта, а также по углу наклона крыши:
a. Гвоздь должен вбиваться под нижней клеевой полосой ровно по ее середине.
b. При наклоне ската от 12 до 45° вполне достаточно фиксации в одну линию, набитую под нижней клеевой полосой.
c. При наклоне ската от 45 до 90° необходимо дополнительно фиксировать верхние углы гонта.

Исключение – линейки ЛЬЕЖ, КОЛЬЧУГА и КУПОЛ, для которых достаточно фиксации по клеевой полосе.

5. При подходе к краю ската гонт обрезается до нужной длины, при этом у черепицы наискосок срезается и верхний уголок, что обеспечивает отбой воды. Со стороны среза с тыльной стороны в обязательном порядке наносится полоса мастики шириной в 10 см.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
