Особенности и устройство свайно-ростверкового фундамента

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

• Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
• Нулевой – этот вариант по высоте соответствует уровню почвы.
• Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
3. Так как сваи уже расставлены, можем посчитать их количество.
4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.

Назначение и функции

Сваи оптимальны на участке со сложным рельефом

При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.

В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

На схеме показано, как работает конструкция свайного ростверка:

Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.

Виды ростверка

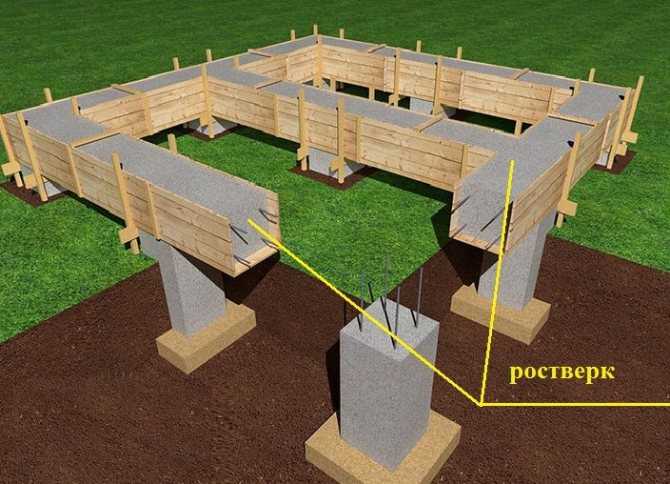

Ростверк соединяет сваи между собой

Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.

На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.

Исходя из таких условий, определяют высоту ростверка свайного фундамента:

Низкий ростверк имеет достоинства ленточного фундамента

Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.

Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:

• весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
• монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
• зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.

Повышенные ростверки применяют на сложных неустойчивых почвах

С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.

Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.

Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.

Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.

Деревянный брус — наиболее дешевый материал

Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.

Прочный ростверк на сваях изготавливают из таких материалов:

• стальные профили (швеллер, двутавровая балка);
• деревянный брус (оцилиндрованное бревно);
• бетонное (железобетонное) литье.

Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.

Бетонные конструкции применяют для тяжелых домов

Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.

Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.

Еще один критерий – срок службы материалов стен постройки. Выбранный ростверковый фундамент должен соответствовать или превышать по эксплуатационным качествам конструкциям, расположенным выше него.

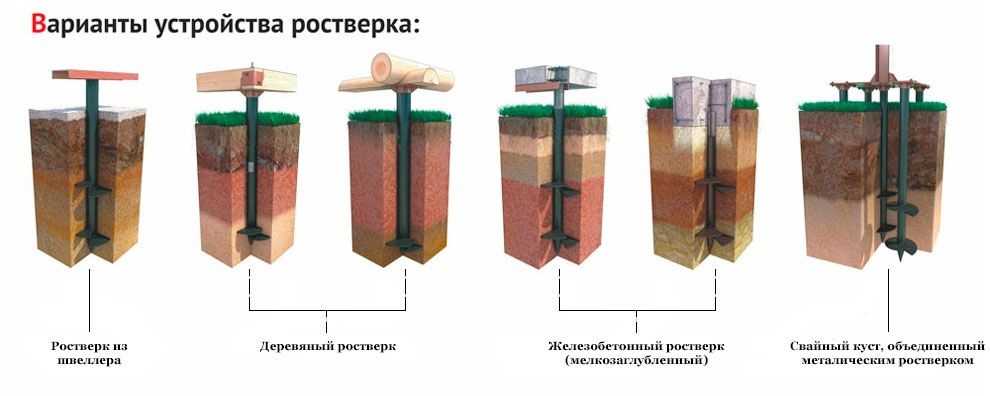

Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:

Перед тем, как рассчитать несущую способность свайных фундаментов с учетом общей нагрузки, надо принять к сведению, что запас прочности для них должен составлять 1,4 (в других типах оснований обычно рассчитано на 1,2).

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

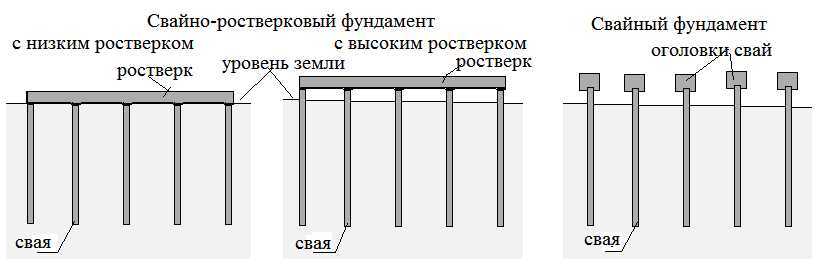

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

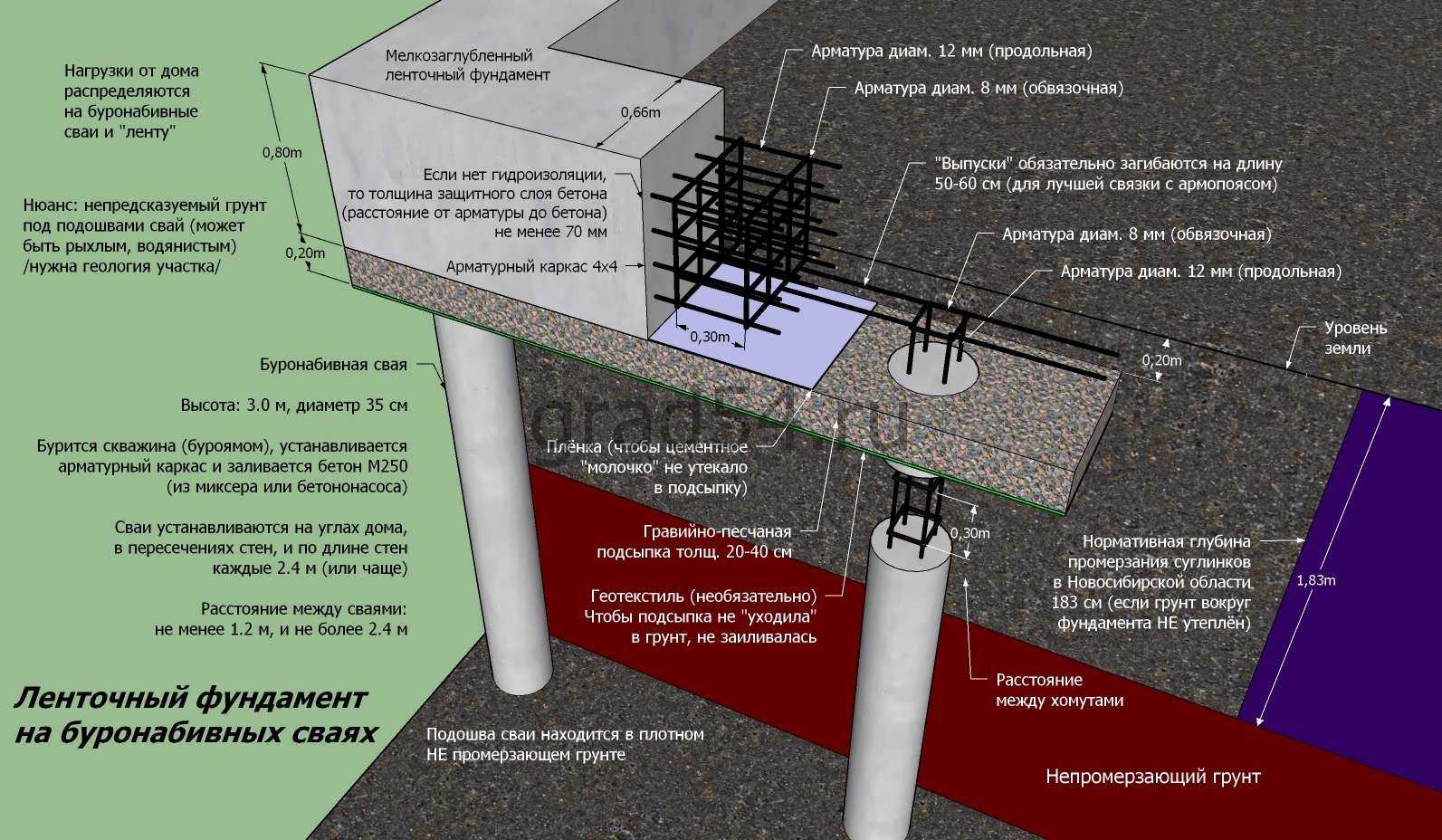

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Особенности проектирования свайного фундамента

Очень важно при выборе свайного фундамента уделить внимание его проектировке, для того чтобы возвести долговечный и прочный фундамент, на котором будет стоять любое строение. Для этого нужно составить подробный проект свайного фундамента, в котором будут учитываться следующие моменты:

• Структура грунта.
• Тип свайного фундамента.
• План строительной площадки, на котором указаны все строения.
• План строения надземного сооружения, то есть количество этажей, использование материалов и другие особенности.
• Характеристики конструкций, которые располагаются возле площадки для строительства для определения возможной усадки.
• Чертеж подземной части строительного участка, то есть глубина свай, подземные коммуникации.
• Расчет нагрузки на поверхность пола в различных ситуациях.

Все эти данные необходимо учитывать при проектировке свайного фундамента, в противном случае возведенное строение простоит не долго.

В заключение хочется отметить, что свайный фундамент является многофункциональным и долговечным основанием для любого строения, даже не смотря на все его преимущества и недостатки. Однако чтобы получить высокую прочность и долговечность, конструкция фундамента должна быть выполнена по всем технологиям и желательно при помощи опытных специалистов.

Долговечный фундамент: пошаговая инструкция

Способ строительства свайного фундамента с ростверком, изложенный ниже, подойдет для малоэтажных жилых домов из блоков, кирпича, бетона или дерева. Сваи также могут быть сделаны из любого материала, но самым практичным и долговечным является железобетон.

Ход работы:

1. Подготовить участок – для очистки участка по всей площади будущего дома срезают плодородный слой почвы (примерно 20-30 см) вместе с растительностью. Если на вашем участке имеется природная глина, есть смысл сделать гравийно-песчаную подушку, чтобы обеспечить дренаж. Толщина подсыпки зависит от физико-химических характеристик грунта – чем он неустойчивее, тем толще подушка. Все неровности необходимо удалить и сделать разметку под фундамент (поставить колышки и натянуть веревки).
2. Перенести план дома с чертежа на землю – разметить, где какая комната будет находиться, чтобы потом проще было работать.
3. Вырыть ямы – рытье ям происходит точно также, как и в предыдущем способе, однако делать их надо глубже – от 50 см до метра и больше (в зависимости от свойств грунта). Если яма глубже 100 см, ее стенки необходимо укрепить распорками и копать с откосами. Глубина ям должна быть на 30 см больше, чем указано в чертеже, чтобы хватило места для песчано-гравийной подушки. В ширину их следует делать тоже чуть больше, чтобы легко поставить опалубку или распорки.
4. Установить опалубку – вообще, ее можно делать даже из строительного мусора, но для качественной опалубки используют струганные доски размером примерно 40х150. Также подойдет ДСП, влагостойкая фанера или оцинкованное железо.
5. Провести армирование – его проводят в горизонтальном направлениями прутами диаметром 12 мм, устанавливая вертикальные перемычки через каждые 20 см (перемычки делают из проволоки 6 мм). Для связки столбов с ростверком через арматуру необходимо вывести стержни над фундаментом на 10-15 см.
6. Залить столбы – заливка цементного раствора осуществляется в уже установленные в ямы трубы. Укладывать бетон следует слоями толщиной 20-30 см, тщательно проверяя каждый слой на отсутствие пустот. Это можно делать вручную при помощи железного штыря, но лучше использовать ручную вибромашину.
7. Выполнить гидроизоляцию – даже если вы строите высокий монолитный фундамент, укладка гидроизоляции является обязательной. Для этого столбы тщательно зачищают, обрабатывают битумной мастикой и укутывают несколькими слоями рулонного рубероида (или другой рулонный материал). При этом закрывать надо не только боковые части, но и верхний торец столба, на который будет устанавливаться ростверк.
8. Построить ростверк – строительство ростверка очень напоминает заливку ленточного фундамента: между столбами делают опалубку, устанавливают под ней песчаную подушку, заливают цементно-песчаным раствором, укрепленным арматурой. После застывания бетона подушку убирают и устраивают гидроизоляцию балок или деревянных элементов (если ростверк из дерева). К слову, если для ростверка использовали дерево, его необходимо предварительно обработать антисептическими и антипиренными составами.

Полезные советы

Любая работа по строительству сопряжена со своими тонкостями и хитростями. Мы подготовили список полезных рекомендаций, которые помогут вам сделать качественный и долговечный столбчатый фундамент с ростверком.

Что нужно знать, чтобы построить крепкий фундамент:

1. Устанавливайте столбы не только по углам будущего дома, но во всех узловых точках (пересечения стен, промежутки между стенами, все углы здания и т.д.).
2. Столбы должны располагаться в 1,5-2,5 м друг от друга. Если расстояние будет больше, ростверк может не выдержать и разрушиться, если меньше – вы потратите неоправданно много стройматериалов и сил.
3. Столбчатые фундаменты с высоким ростверком идеально подходят для участков с неровностями, которые нельзя «сгладить». Также их рекомендуют устанавливать в местах с большой глубиной промерзания грунта или там, где подземные воды лежат близко к поверхности.
4. Для небольших легких строений лучше выбрать сборную конструкцию, но для жилых и более массивных зданий отдайте предпочтение монолитному фундаменту.
5. Чтобы максимально продлить эксплуатационный срок столбов, сделайте несъемную опалубку из пеноплекса – так вы не только защитите ростверк, но сделаете дом более теплым и сухим.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

• Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
• После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
• В трубы заливают бетон, уплотняя его вибратором.
• Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

• 1 см – потребуется 8 прутков;
• 1,2 см – 6;
• 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см

Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Используемые типы свай

В зависимости от способа погружения выбираются сваи:

Забивные. Для них заранее подготавливаются скважины, глубиной 1/3 от высоты сваи. Для установки применяется специальная строительная техника: вдавливающая машина, вибромолот, вибропогружатель. В качестве забивных используются деревянные, стальные, железобетонные и пустотелые опоры.

Железобетонные сваи: при соблюдении технологии установки опоры прослужат много десятилетий Источник block-gbi.ru

• Буронабивные. В скважину помещают опалубку и арматуру для прочности, затем заливают бетоном.
• Буровые. Заранее бурят скважины, в которые затем устанавливают ж/б опоры.
• Винтовые. Они представляют собой полые трубы, в нижней части которых находятся лопасти и заостренный наконечник. В грунт опоры вкручиваются с помощью специальной техники.

УБМ-85 для закручивания винтовых свай Источник stroy-dom-pravilno.ru Сваи могут иметь прямоугольное либо круглое сечение. В качестве материала для них применяют бетон, железобетон, сталь различных марок, древесину преимущественно хвойных пород. Из пород деревьев наиболее подходящей считается лиственница, содержащая большое количество смол, защищающих сваи от гниения.

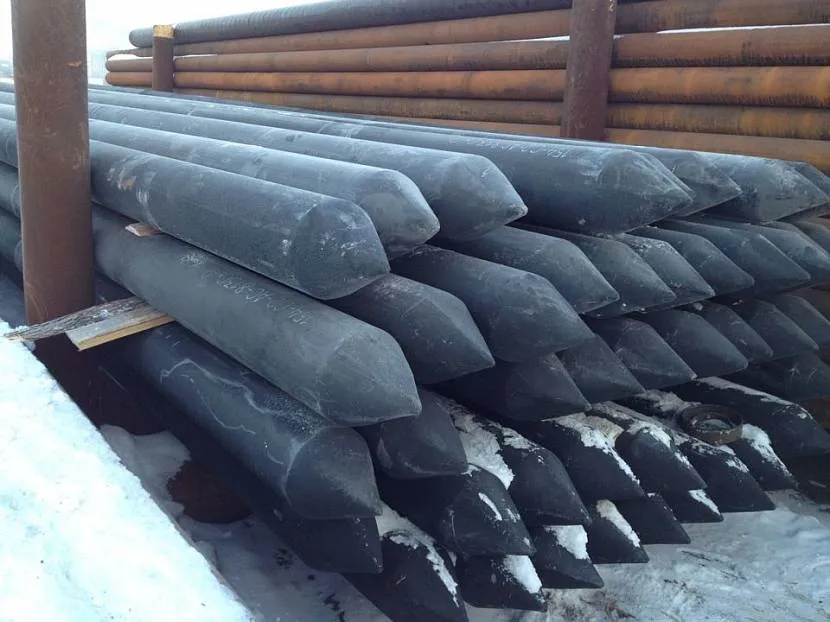

Забивные металлические сваи – одни из самых дешевых и прочных Источник blog-potolok.ru

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

• разметка участка;

• рытье траншей и шурфов под опоры;
• подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
• возведение свай;
• укладка песчаной подушки под ленту;
• монтаж армированного каркаса в траншее;
• заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

• крен сооружения;
• разрушение стен;
• трещины в доме;
• проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Когда под строительство гаража выделен участок с нестабильным грунтом и неровным рельефом, целесообразно строить ленточно-свайный фундамент. К тому же этот метод не требует расхода большого количества строительных материалов.

Существует несколько методов устройства свай:

1. Бурение скважин под опоры.
2. Забивка в грунт.
3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

• типу грунта,
• рельефа участка,
• а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Любые пристройки (веранды, котельные, жилые комнаты и не только) увеличивают нагрузку, которую дом оказывает на грунт через основание.

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Что такое свайный фундамент ростверкового типа

Такой фундамент представляет собой конструкцию из свай, заглубленных в грунт ниже глубины промерзания почвы, и соединенных вверху при помощи металлической или бетонной ленты (ростверка). Опоры могут быть объединены одной общей плитой, расположенной на уровне грунта или чуть выше. Конструкция, возведенная по всем правилам, отличается надежностью и имеет длительный срок службы – несколько десятков лет.

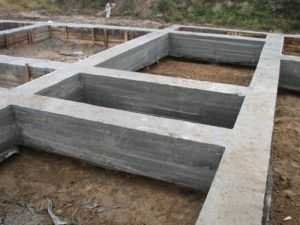

Бетонный ростверк

Здесь наглядно видно, что такое ростверк фундамента – это вся верхняя часть любого свайного фундамента, которая еще называется «оголовок». Задача ростверка – равномерно распределять нагрузку от несущих элементов конструкции на сваи и, соответственно, на грунт.

Существуют несколько типов ростверка:

• Сборный. Состоит из отдельных элементов, которые представляют собой конструкцию из трех свай, армированных сварным каркасом. Чтобы их установить, потребуется кран.
• Монолитный железобетонный. Представляет собой цельную плиту или ленту. Заливается непосредственно на стройплощадке.

Монолитно-литой железобетонный ростверк

Сборно-монолитный. Промежуточный вариант, изготавливаемый из сборных частей, которые в свою очередь собираются в заводских условиях, а на месте уже замоноличиваются посредством замков и шпоночных соединений.

Технология заливки фундамента

Порядок действий при строительстве свайно-ростверкового фундамента может выглядеть следующим образом.

Разметка участка

В отличие от разметки ленточного фундамента нанесение контура опорного основания на поверхность земли не производится. Основная операция — установка колышков на месте нахождения каждой сваи. Контрольная операция — проверка равенства длины диагоналей по угловым кольям наружного периметра и внутри каждого прямоугольника внутренних перегородок. Замеры нужно производить рулеткой соответствующей длины.

Необходимо вбить колышки в места установки свай, а затем проверить равенство диагоналей по крайним точкам фундамента

Земляные работы и заливка свай

Выемка грунта по контуру при высоком ростверке не производится. Нужно только пробурить шурфы на местах, где ранее были установлены колья. Для этого можно привлечь подрядчика с ямобуром, тогда все работы будут выполнены в течение нескольких часов. При использовании бура диаметром до 30 сантиметров шурфы можно сделать своими руками, если глубина погружения не превышает пяти метров.

Заливка каждой сваи должна производиться без перерывов. Для этого используется бетон марки 300, постоянно приготовляемый на месте выполнения работ. Подачу раствора внутрь скважины лучше производить по деревянному или металлическому лотку.

Работы выполняются в таком порядке:

1. Удаляется растительность на площадке строительства, включая траву, кусты и деревья.
2. Производится бурение скважины.
3. На дне скважины устраивается дренажный слой из песка (до 15 сантиметров) и гравия средней фракции (до 20 сантиметров). Слой уплотняется трамбовкой и проливается водой.
4. В скважины устанавливаются трубы из выбранного материала. Все верхние концы обсадок должны находиться на одном уровне по горизонту.
5. Изготавливаются армирующие решётки и погружаются в шурфы, обеспечивая выпуск концов арматуры над срезом трубы для связи сваи с ростверком при его заливке.
6. Приготавливается бетонный раствор и заливается в трубы. Допускается перерыв в заливке свай, но нельзя прерывать формирование сваи до заполнения трубы.

Обязательно в процессе заливки производить его уплотнение. В противном случае в теле сваи могут образоваться пустоты.

Можно воспользоваться услугами бетононасоса, тогда к заливке нужно приготовить все скважины одновременно.

Устройство ростверка, заливка бетоном

Приступать к заливке ростверка можно спустя не менее 7 дней после окончания бетонирования свай. Поэтому времени на подготовительные работы по ростверку вполне достаточно.

По окончании заливки свай нужно приступить к установке опалубки для ростверка. Она выполняется из любого доступного материала, но чаще всего из досок. По форме опалубка представляет собой лоток, закрепляемый на весу подпорками. При её установке нужно контролировать горизонтальность верхнего края, в противном случае может получиться неровная опорная поверхность, что неминуемо скажется на эксплуатационных характеристиках здания.

Опалубка выполняется в виде лотка на проектной высоте

Далее работы выполняются в следующей последовательности:

1. Производится установка арматуры, которую предварительно можно смонтировать на земле в виде параллелепипеда. В зависимости от величины ростверка применяется четырёх- или шестипрутковая конструкция.
2. Заливка ростверка бетоном. Заливка обязательно должна быть выполнена в один день. Обработка погружным вибратором в процессе заливки обязательна.
3. Время полной готовности фундамента к дальнейшим работам наступает спустя 28 дней после окончания бетонирования. До этого момента нужно укрыть его плёнкой и ежедневно смачивать водой.

Видео: изготовление свайно-ростверкового фундамента

Свайно-ростверковые фундаменты в своё время стали революционным решением для строительства самых различных зданий. Применение винтовых металлических свай вообще исключает необходимость земляных работ, что значительно сокращает трудоёмкость и сроки сооружения фундамента. Успехов вам!

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.
