Станки и устройства для заточки ножей

Насчет безопасности точильного станка, сделанного своими руками

Советуем к прочтению другие наши статьи

  • Ортопедические матрасы в Топ Матрас — рецепт здорового сна

  • Преимущества металлических блок-контейнеров для проживания

  • Профессиональное межевание земельного участка – практичное и выгодное решение

Теорию читали — знаем…

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

  • защитное стекло на китайских станках гораздо тоньше, чем использовал я;
  • обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Изготовление заточного станка своими руками шаг 1

На двигатель установил электрокоробку, в нее поместил конденсатор для запуска двигателя, тумблер — выключатель и блок питания для лампы.

Тумблер использовал от советского лампового телевизора — надежная штука оказывается, сначала установил современный красивый китайский тумблер — при его использовании станок «заикался» (работал с некоторым рывками), причем замена тумблера другим такой же марки не помогла, пока не поставил советский тумблер.

Я ради интереса потом установил эти китайские тумблеры на другой двигатель, который тоже начал «заикаться», обидно, отдал за 2 тумблера 100 руб. — просто выкинул деньги на помойку…

Ну с а конденсатором — все стандартно, не буду описывать в 101 раз, как подключить трехфазный двигатель к 220в — это легко найти в гугле, или в нашей статье по расчету конденсатора.

Материал точильного камня

Кроме величины зёрен, специальные камни отличаются ещё и материалом, из которого они изготовлены.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Различают бруски:

  • натуральные
  • керамические
  • алмазные

Какой выбрать? Всё дело во вкусе, удобстве применения и, снова, предназначении бруска. Натуральные (например, сланцевые) перед тем, как точить нож, нужно смочить водой.

Так, при процессе затачивания из бруска будет выделяться некая абразивная масса. Она будет способствовать лучшей заточке лезвия. Однако, натуральные бруски почти никогда не бывают низкой зернистости и истачиваются быстрее, чем керамика и алмаз.

Для удобства использования последних вместо абразивной массы можно применить мыльный состав или honing oil (специализированное масло).

Правильная ручная заточка

Очень часто возникают ситуации, когда необходимо срочно наточить нож, а станка под рукой нет. В этом случае можно воспользоваться точильным камнем и привести лезвие в надлежащее состояние вручную, либо использовать для этого подручные предметы.

Имея под рукой точильный камень, для правильной заточки необходимо выполнить следующее:

  • Брусок устанавливается на поверхность. Например, стол. Чтобы он не скользил, рекомендуется подложить под него резиновую поверхность.
  • Поверхность камня смазывается водой или техническим маслом, в зависимости от вида камня.
  • Вымеряется необходимый угол заточки. У некоторых профессионалов это получается даже на глаз.
  • Заточка осуществляется движением лезвия от себя. Лезвие должно всегда быть строго перпендикулярно направлению движения, в том числе на местах закругления.
  • Для более эффективной заточки процесс проводится в два этапа – сначала на крупнозернистом камне, а затем осуществляется дошлифовка на наждаке с мелким зерном.
  • По мере точения необходимо визуально проверять режущую кромку. Для этого нужно посмотреть на нее на свет. Она не должна его отражать.

Особенности изготовления

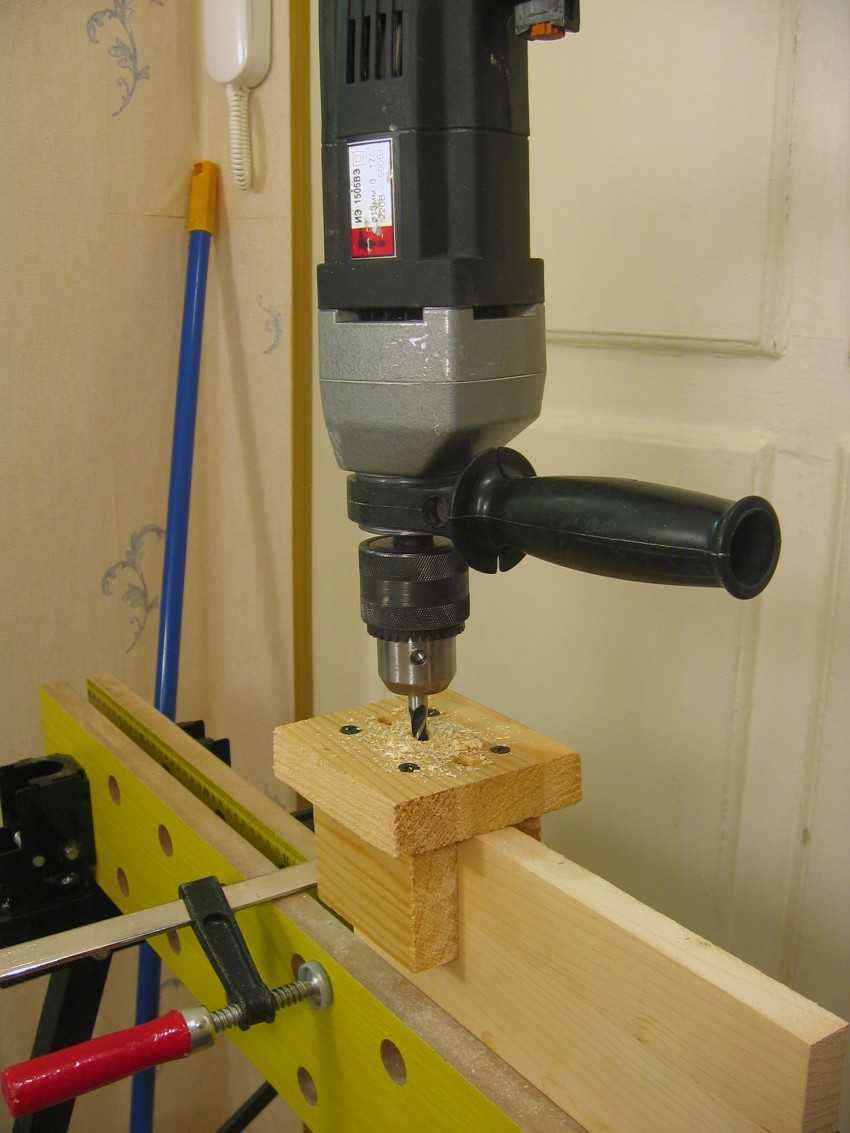

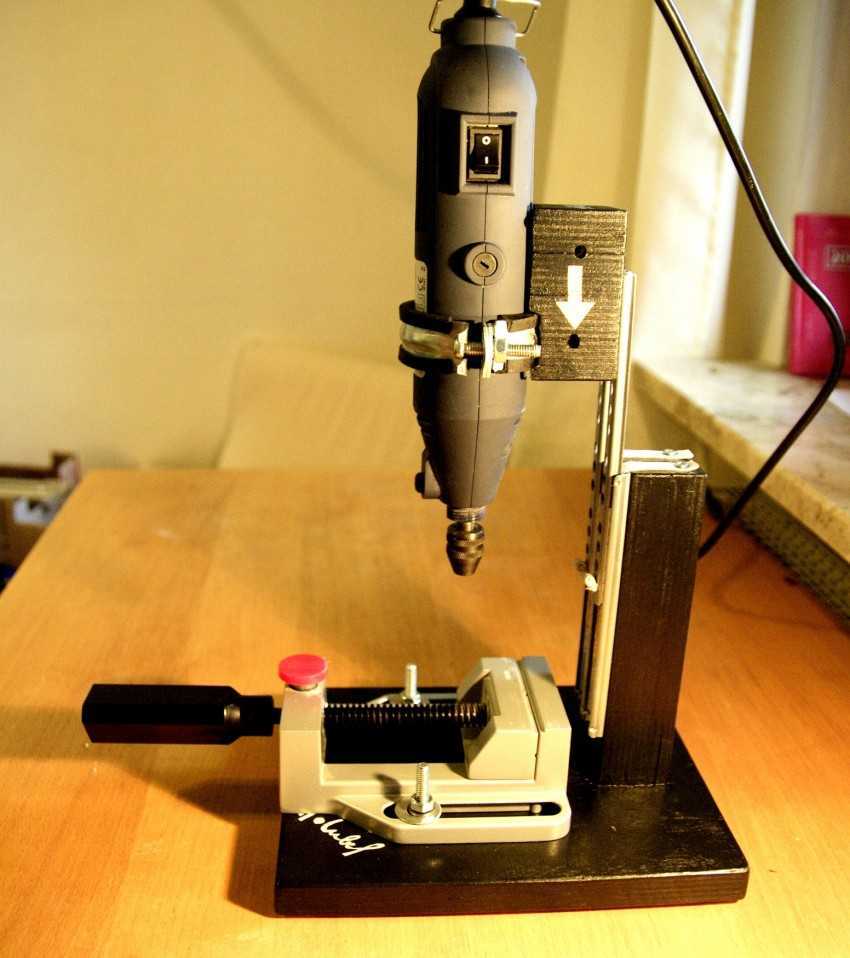

Процедура, как сделать станок для сверления своими руками не сложная, но необходимо учитывать советы мастеров:

для небольшого сверлильного станка лучше выбирать асинхронный двигатель из старой стиральной машины;
для установки достаточно мощного двигателя понадобится более прочное и максимально устойчивое основание;
двигатель в процессе проектирования и сборки установки важно разместить ближе к стойке, что снизит уровень вибрации;
соединение с помощью шестигранников должно быть максимально прочным и надежным для повышения износостойкости узла.

Рекомендуем посомтреть

  • Усилитель звука своими руками — популярные схемы, фильтры, функции и особенности проектирования качественного усилителя (120 фото и видео)

  • Как сделать римские шторы — мастер-класс изготовления и советы как сшить простые и красивые модели штор (80 фото)

  • Идеи самодельных электрогенераторов — принцип работы, лучшие проекты и особенности постройки самодельного устройства (105 фото)

Этот станок сложнее собрать даже при наличии доступной схемы, но его основным преимуществом остается усиленная мощность, что подходит для обработки разных поверхностей.

Какие зубья бывают на режущих насадках

В основе любого режущего устройства лежат зубья, качество заточки которых влияет на эффективность и производительность. Зубья на насадках изготавливают непосредственно из твердосплавных материалов. Для повышения срока службы, на зубья наносятся напайки из победита, что позволяет продлить ресурс рабочей насадки в 5-6 раз.

Количество режущих зубьев на круге зависит от его диаметра. Зубцы состоят из передней и задней части, которые отличаются по конструкции, а также боковой. Зубья по внешнему виду (геометрии) классифицируются на следующие виды:

  1. Прямые — разновидность зубьев, применяемые для продольного распила листового материала
  2. Трапециевидной формы — режущие звенья имеют вид трапеции, что является преимуществом — они нуждаются в заточке очень редко
  3. Скошенные звенья — самый распространенный вид зубьев, который характеризуется наличием углового скоса на задней или передней части. Такая конструкция позволяет производить распиливание не только древесины, но и прочих видов материалов, как ДВП, ДСП, фанера и даже пластик
  4. Конические — имеют вид конуса, но их главный недостаток в быстром притуплении, поэтому нуждаются в частой заточке. Применяются не только для поперечного, но и продольного распиливания листового материала

Производители также выпускают диски для циркулярных пил с активными и пассивными звеньями. В зависимости от вида зубьев, различается процесс их заточки. Чтобы правильно наточить зубья на циркулярной пиле, понадобится правильно определить угол их заточки.

Точилка из роликов от стеклореза

Конечно, у многих в домашней мастерской валяются старые стеклорезы (возможно, даже из далекого советского прошлого).

Тогда из них можно сделать вполне подходящую точилку для заточки ножей.

Помимо стеклорезов, для изготовления самоделок потребуются еще латунные втулки, на одном конце которых отверстие с резьбой М3, а на другом — стержень с такой же резьбой.

Что касается количества деталей, то для изготовления самодельного ножа понадобится 10 роликов для резки стекла (они из карбида вольфрама) и четыре латунные втулки.

В каждой втулке нужно будет просверлить отверстия. Но не насквозь, а примерно на половину толщины стены.

Далее вам понадобится алюминиевая пластина. Просверливаем в заготовке отверстия по краям, нарезаем резьбу и прикручиваем латунные втулки — по две штуки с каждой стороны.

Отрезаем два куска стального прутка толщиной 1 мм и надеваем на него ролики от стеклореза и гайки. Вставляем стержни в отверстия латунных втулок. Для надежности фиксируем концы стержней оловянным припоем.

Прикручиваем алюминиевую пластину к ручке одного из стеклорезов, предварительно проделав необходимые крепежные отверстия.

Принцип работы этого устройства несложен. Вставляем лезвие ножа между роликами и, двигаясь вперед-назад, затачиваем режущую кромку на необходимый угол.

В целом конструкция достаточно компактная и проста в изготовлении.

Вместо алюминиевой пластины можно использовать стальную пластину или даже кусок фанеры подходящего размера.

Видео «Как заточить пильный диск своими руками»

Показательное видео по выполнению самостоятельно заточки режущего пильного диска.

Циркулярная (дисковая) пила – незаменимый инструмент, без которого не обойтись при проведении ремонтных работ, строительстве деревообработке или заготовке дров.

От качества её заточки напрямую зависят качество и точность распилов и срок службы пилы.

Для заточки пилы потребуются:

Напильник, тиски, деревянный брусок, маркер, некоторое время и хорошее настроение:)

Настроение ещё больше поднимется, когда вы почувствуете разницу между работой с тупой и с хорошо наточенной пилой.

Поддержание пилы в наточенном состоянии особенно важно для маломощных циркулярных пил. Тупой диск увеличивает нагрузку на электродвигатель, который, перегревшись, может выйти из строя.
признаки износа пилы, являющиеся сигналом к тому, что ее требуется заточить:- необходимо прикладывать большее усилие при пилении;- подгорают края пропила, появляется запах гари и темные следы на матениале от зубьев пилы;- повышенный нагрев электродвигателя (может появиться дым).

  1. Перед заточкой зубья пилы обязательно разводят. Разводка зубцов производится или специальной “разводкой” с ограничителем, или металлической пластиной с прорезями.
  2. Заточку дисковой пилы производят сначала с задней поверхности зуба, которая при работе не соприкасается с обрабатываемым материалом. Затем затачивают переднюю поверхность, которая при пилении набегает на материал. Точить диск можно прямо в станке, а можно и вынуть его для заточки в тисках.
  3. При заточке в станке убедитесь что станок обесточен и случайно не запустится. Зафиксируйте диск, подложив с обеих его сторон тонкие деревянные бруски и прижав их к зубьям пилы.
  4. Пометьте маркером (фломастером) зуб, с которого начали заточку. Затачивая первый зуб, запомните количество движений напильником и старайтесь остальные зубья точить с таким же усилием и тем же количеством движений.
  5. Если же вы решили снять диск со станка, зажмите его в тисках с помощью деревянных плашек и проделайте описанные в пп 3-6 шаги. По мере заточки зубьев проворачивайте диск в тисках.
  6. По окончании заточки всех зубьев вставьте диск в станок, включите его в сеть и распилите пробный деревянный брусок. Сильный шум, биение или неровная подача материала свидетельствуют о разности зубьев пилы по высоте. Для проверки этого, к режущей кромке поднесите маркер, а затем проверните диск на полный оборот в сторону, обратную направлению вращения. Осмотрите диск. На каждом зубе останется отметина, которая позволяет выявить зубья, отличающиеся от других по высоте. Аккуратно уменьшите напильником высоту выступающих зубьев.
  7. Конечно, лучшее качество заточки достигается на специальных точильных станках, но они не всегда могут быть доступны мастеру в домашних условиях.

Видео:

Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.


Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки.
Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга

При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным.
Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки.. Заточка сверла с помощью приспособления-держателя


Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.


Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.

Не только ножи…

Оригинальная точилка Apex мало пригодна для заточки столярного инструмента – стамесок, железок рубанков. Угол заточки у Apex’а плавает по тем же причинам, что и у Lansky-Metabo. Между тем, если угол заточки стамески по ширине лезвия «гуляет» более чем на 1-1,5 градуса, то инструмент так и норовит уехать вбок, вылезти наружу или уйти вглубь массива дерева по его волокнам. Ровно и точно выбрать такой стамеской паз под шип/гребень очень трудно.

Роликовая точилка-тележка для ножей и столярного инструмента

Для заточки столярного инструмента существуют особые приспособления, о которых и разговор нужен особый. Самоделки вроде роликовой точилки-тележки, см. рис. справа, скорее курьезы: не говоря уже о сложности, требуют каменного или стального стола, а, главное, не гарантируют от перекоса лезвия на оселке, что приводит к тому же нежелательному результату.

Между тем еще 2-3 года назад в одном из китайских журналов по техническому творчеству мелькнула доработка Apex’а для заточки, не уступающей таковой на фабричном электрическом заточном полуавтомате. Переделка не сложна, см. рис: штангу выставляют горизонтально по уровню и по нему же горизонт штанги держат, ведя заточку. В пределах угла поворота штанги в горизонтальной плоскости 10-12 градусов вправо-влево погрешность угла заточки менее 1 градуса. Если вынос точки касания от 250 мм, точить возможно стамески и железки рубанков шириной до 120 мм.


Доработка точилки для ножей Apex на повышенную точность заточки

В таком режиме работы нулевой (теоретически) погрешности угла заточки можно добиться, если держать штангу неподвижной, а двигать нож, удерживаемый магнитным держателем, см. выше. Таким образом возможно затачивать и железки фасонных рубанков, если в зажимы поставить круглый в поперечном сечении, полукруглый, эллиптический или сегментный оселок. Главное, чтобы пятно касания при этом всегда было точечным.

Доработка точилки для ножей Apex для заточки ножниц

…но и ножницы

Еще одна доработка точилки Apex для заточки ножниц (тоже дело в хозяйстве нужное) показана на рис. справа. Всего работы – пара отрезков уголка или обрезков оцинковки и 4 дополнительных отверстия в столе точилки. О процессе изготовления своими руками приставки для заточки ножниц к точилке Скоморох, см. след. видео:

Основные правила заточки ножа

В этом процессе есть свои тонкости, которые необходимо соблюдать:

  • Обязательно соблюдайте угол заточки. Оно должно быть примерно от двадцати до двадцати пяти градусов.
  • Заточку ножа следует начинать с самой тупой стороны, а край можно покрасить так, чтобы он во время процедуры не выходил за его пределы.
  • Лезвие должно быть расположено под углом девяноста градусов к точильному камню.

При заточке старайтесь соблюдать эти три пункта, чтобы избежать нежелательных проблем и не подвергать риску здоровье конструкции. В противном случае нож может начать быстро тупиться, а точилка просто сломается.

В результате ваши финансы или время будут брошены на ветер, а это вряд ли кому-то понравится. Вот почему необходимо запомнить эти правила и забыть о них.

Сборка устройства и меры безопасности

После сборки конструкции устройства надо установить прибор на верстак. Это можно сделать посредством кронштейна от стиральной машины. Его нужно прикрепить к верстаку при помощи болтов.

С другой стороны двигатель опирается на угол для поддержки его горизонтально. Этот угол имеет специальный вырез, который соответствует форме двигателя.

Можно уменьшить вибрацию прибора во время работы. Для этого надо надеть на уголок специальную окантовку, выполненную из куска резинового шланга.

Для соблюдения мер техники безопасности во время заточки надо изготовить для прибора металлический кожух. Его делают из листового металла толщиной 2-2,5 мм. Для этого нужно вырезать из металла полосу и свернуть ее полукольцом.

Под абразивным камнем надо установить кусок оцинкованного листового металла, который будет защищать от искр верстак в процессе работы аппарата.

Можно изготовить специальные приспособления для точила. Нужно приготовить оргстекло толщиной 5 мм. Его прикрепить навесками к кожуху мотора. Это стекло должно откидываться на 180°.

Для удобства выполнения работ надо сделать подручник. Он необходим для упора обрабатываемого инструмента.

Если следовать данной инструкции, то можно самостоятельно изготовить электрический наждак, который будет успешно обрабатывать необходимые инструменты и прослужит очень долго. При работе прибора обязательно соблюдать меры безопасности.

Функциональный точильный станок не прочь иметь под рукой многие хозяйственные люди. Оборудование такого типа от хорошего производителя стоит недёшево. Вовсе не обязательно тратить деньги на покупку нового станка, поскольку вполне реально изготовить наждак своими руками, потратив минимум средств и усилий.

Среди множества электроинструментов, необходимых в домашнем хозяйстве, наждак занимает почётное место по востребованности. Он пригодится в гараже для заточки ножей, на даче; окажется незаменимым для любого мастерового человека.

Руководствуясь фото и видео материалами в статье, обладая необходимым набором материалов и инструментов, при наличии минимальных навыков, можно запросто изготовить самодельный наждак. В конструкцию будущего станка войдут: наждачный камень (точило), опорная рама, вспомогательный столик, электрическое оборудование.

Изготовление фланца

Для того чтобы соединить двигатель и точильный камень необходимо выточить специальный фланец. Для этого можно заказать работу токарю, предоставив ему чертежи точила, размеры сечения вала и диаметра отверстия точильного камня.

Также нужно вытачивать следующие детали:

Чертеж изготовления фланца для наждака.

  • фланец, надеваемый на ось вала;
  • болт;
  • гайка;
  • шайба с левосторонней нарезкой.

На фланце и гайке надо нарезать резьбу в зависимости от того, в какую сторону вращается двигатель. Если вал вращается по часовой стрелке — нарезка должна быть левосторонней. Если против часовой стрелки — нарезка правосторонняя.

Это необходимо для того, чтобы в процессе обработки инструментов гайка наждака самостоятельно закручивалась. Если же гайка будет раскручиваться, камень может упасть. Во время работы это очень опасно для окружающих.

Если вы не смогли изготовить втулки нужного диаметра, то можно применить куски труб аналогичного диаметра. При этом можно заполнить зазоры между валом и втулками намоткой тканевой изоляционной ленты.

Втулку выполняют из трубы диаметром 32 мм. Она должна соответствовать диаметру круга наждака. На нее устанавливают наждачный круг так, чтобы он сел вплотную.

Данная система втулок должна плотно сидеть на валу. Обязательно крепление при помощи болта и шайбы.

Самостоятельно можно нарезать резьбу с помощью метчика, для этого надо вал зажать в тисках

При этом важно правильно определить для данной резьбы диаметр отверстия

Схема самодельного мини-наждака.

Прежде чем приступить к изготовлению прибора, нужно уточнить направление вращения ротора. Например, мотор от стиральной машины является асинхронным. Это означает, что направление вращения можно менять посредством переключения обмоток.

В двигателе от стиральной машины обычно 3-4 вывода. Таким образом, при наличии 4 выводов можно легко изменять направление вращения.

Для этого надо с помощью тестера определить рабочую и пусковую обмотки. Чаще всего уровень сопротивления рабочей обмотки бывает 12 Ом. У пусковой обмотки этот показатель 30 Ом.

Рабочую обмотку двигателя включают в сеть электропитания мощностью 220 Вт. Пусковую обмотку включают первым концом к выводу катушки, а другим концом необходимо быстро прикоснуться ко второму выводу и тут же его оторвать от нее. Для этой операции применяют реле.

Если установлен конденсаторный двигатель, то схема подключения прибора будет другая.

Это означает, что во время работы точило будет крутиться в определенную сторону. Если затем переставить выводы пусковой обмотки с места на место, то прибор начнет вращаться в другую сторону.

Можно не использовать пусковую катушку. Тогда после подключения прибора к сети надо будет крутануть точильный камень в нужную сторону, после этого устройство начнет работать.

Как фиксируется камень на станке

Чтобы закрепить камень на спице, вам потребуется изготовить из дерева две Г-образные детали. Они насаживаются на спицу.

ФОТО: YouTube.comОдна деталь фиксируется на конце спицы  и неподвижна, а вот вторая должна перемещаться по ней, чтобы можно было использовать камень разного размера. Фиксация происходит с помощью пружины. С двух сторон от неё установлены шайбы. Пружину можно перемещать, закрепляя скобкой

ФОТО: YouTube.comФиксация камня очень простая: вставляете его в пазы г-образных деталей, сдвигаете пружину и всё. Чтобы камень не скользил по дереву, приклейте на эти детали по кусочку кожи

Точилка для ножей своими руками

При многократном использовании ножей каждая хозяйка сталкивается с проблемой, когда они начинают тупиться и работать ими становится просто невозможно. К тому же это небезопасно, так как нож может соскользнуть при резке и травмировать вас. Чтобы этого не произошло, ножи следует точить своевременно при помощи специального точильного приспособления.

Приобрести точилку для ножа можно в ближайшем хозяйственном магазине или на рынке, где вам предложат различные виды устройств. Выбрать придется самостоятельно. Но, чтобы не ошибиться, нужно знать, как их правильно оценить в плане удобства и качества эксплуатации.

Не всегда предлагаемые варианты устраивают потребителей, поэтому многие изготавливают точилки своими руками, используя специальные камни, инструмент и чертежные наброски с размерами. На фото представлены варианты самодельных точилок для ножей.

Краткое содержимое статьи:

Особенности заточки ножей

При затачивании ножей главное сделать правильный угол соприкосновения граней лезвий, чтобы они служили вам долго и эффективно. Поэтому, самостоятельно затачивая ножи, необходимо сохранить имеющийся угол наклона лезвий.

Каждому лезвию ножа характерны собственные оптимальные углы наклона:

  • от 10 до 15 градусов – для медицинского скальпеля или опасной бритвы;
  • от 15 до 20 градусов – для бытовых ножей, используемых для резки хлебных изделий, овощей или фруктов;
  • от 20 до 25 градусов – для ножей многофункционального использования для резки разнообразных продуктов;
  • от 25 до 30 градусов – для надежных спутников охотников и туристов в дальних походах;
  • от 30 до 40 градусов – для резки материалов, отличающихся особой твердостью.

Чтобы заточить правильный угол лезвия, вам не обойтись без специальных приспособлений, так как вручную это сделать затруднительно.

Виды точилок для ножей

Из немаленького ассортимента разнообразных видов точилок для ножей выбрать нужный вариант для себя достаточно просто.

Основными элементами точильного приспособления являются упор для фиксации ножа и абразивный брусок, в качестве которого применяют готовые абразивные материалы (камни) или собственного изготовления. Но прежде чем приниматься за работу нужно узнать, как правильно сделать точилку для ножей своими руками.

Разновидности камней для заточки

Существует несколько разновидностей точильных камней:

  • водные. Камни для заточки, используемые в воде, меньше стираются в процессе эксплуатации.
  • масляные. По строению и конфигурации аналогичны водным, но с более маслянистой поверхностью.
  • природные. Для их изготовления используют только натуральное сырьё с предварительной обработкой в процессе производства.
  • искусственные. В этом случае название говорит само за себя, т. е. абразивный материал создается искусственно.
  • резиновые. Встречаются не так часто, как предыдущие, к тому же в процессе применения они неудобны.

Из чего можно сделать точилку для заточки

Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.

К недостаткам этого приспособления можно отнести:

  • быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
  • возможный перегрев материала при быстрых движениях в процессе заточки.

Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.

Бруски из дерева

Этот способ изготовления инструмента для затачивания ножей также является простым и доступным каждому. Вам потребуется четыре одинаковых бруска: два абразивных и два деревянных.

В начале работы отшлифуйте наждачкой бруски из дерева, чтобы их поверхность стала гладкой без заусениц. Сделайте разметку бруска в соответствии с необходимым углом наклона. Приложите точильный камень и наметьте его ширину на бруске из дерева.

Обратите внимание!

Произведите по наметке пропилы глубиной 1,5 см и вставьте абразивы в пазы. Закрепите камни при помощи болтов. Закрепленный снизу кусок резины придаст конструкции устойчивость.

Кроме того, своими руками можно изготовить регулируемую точилку, но о том, как это сделать расскажет следующая статья.

Фото точилок для ножей своими руками

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Паровой двигатель

До изобретения парового двигателя большинство продуктов делали вручную. Водяные колеса и тягловой скот были единственными «промышленными» мощностями, конечно же, со своими ограничениями. Промышленная революция, которая является, пожалуй, одним из крупнейших изменений, случившихся за короткий промежуток времени в истории цивилизации, выехала вперед верхом на паровом двигателе.

Идея использования пара для питания машин родилась тысячи лет назад, но творение Томаса Ньюкомена в 1712 году первым стало использовать эту энергию для полезной работы (выкачивания воды из шахт в большинстве случаев). В 1769 году Джеймс Уатт модифицировал двигатель Ньюкомена, добавив отдельный конденсатор, который значительно увеличил мощность парового двигателя и стал более практичным в работе. Он также разработал способ получения вращательного движения с помощью двигателя, что тоже прибавило эффективности. Собственно, Уатт и считается изобретателем парового двигателя.

Двигатели Ньюкомена и Уатта использовали вакуум конденсированного пара для движения поршней, а не давление расширяющегося пара. Из-за этого двигатели были громоздкими. Ричард Тревитик и другие впоследствии создали паровые двигатели высокого давления, которые были достаточно малыми, чтобы уместиться в поезде. Паровые двигатели не только обеспечили быстрое производство товаров на заводах, но и устанавливались на паровозы и пароходы, которые перевозили товары по миру.

Хотя паровой двигатель затмили электрический двигатель и двигатель внутреннего сгорания в области транспорта и энергетики, идея по-прежнему находит применение. Большинство электростанций в мире на самом деле вырабатывают электроэнергию с использованием паровых турбин, пар которых нагревается за счет сжигания угля, природного газа или ядерного реактора.

Станок из рулевой рейки

Конструктивное решение — применять рулевую рейку от машины для изготовления сверлильного станка в домашних условиях, чтобы создать компактный станок с хорошими техническими возможностями.

Особенностью такой конструкции является то, что движение рукоятки переходит в точное прогрессивное механическое движение стержня, который поднимает и опускает рабочую головку станка, выдерживая все нагрузки. Положительным моментом является то, что работа большинства рулевых реек регулируется, что дает возможность максимально подобрать параметры стойки для сверлильного аппарата.

Изготовление

  1. Производится станина, для надежности установки к ней приваривают ножки.
  2. В верхней части основания станины, в листе металла, создают пазы для крепления зажимов.
  3. К основе станины приваривают опорную стойку. Стойка усиливается ребрами жесткости в местах соединения.
  4. Рулевая рейка закрепляется на опорной стойке. На рейку монтируется ручка для вращения и регулируется ее ход.
  5. Создается крепление для инструмента. С его помощью дрель, в местах монтажных болтов, подсоединяется к рулевой рейке.
  6. После соединения дрели с рейкой, проверяют правильность размещения инструмента относительно рабочей плоскости стола.
  7. Последний этап — проверяют надежность соединения всех частей устройства, тестируют его работу.

Создание самодельной стойки для дрели дает возможность проявить творческие способности в изготовлении уникального приспособления.

Точилка для ножей своими руками

Даже дешевенького китайца из плохинькой стали можно заточить до остроты бритвы, он, конечно заточку долго не продержит, но какое то время будет резать очень хорошо.

Точилки для ножей бывают на моторе и ручные, на моторе нормальной заточки не получить, все равно придется доводить руками и (желательно) править острие на коже с пастой ГОЯ.

Сегодня поговорим о точилках для ножей которые можно сделеть своими руками.

А это самодельное приспособление для заточки ножей.

Еще один вариант фирменной точилки для ножей от Spyderco, называется Tri-Angle Sharpmaker.

Пользоваться такой самодельной точилкой для ножей очень просто – устанавливаем брусок под нужным углом и затачиваем самодельный нож держа лезвие перпендикулярно основанию точилки.

Однако самой удобной для заточки ножей является Edge Pro Apex.

Посмотрите сколько вариантов самодельных заточек для ножей придумали умельцы.

Как видите самодельная заточка ножей – это не сложно!

Если вы не поняли как сделать точилку для ножей своими руками – посмотрите видео.

Как работать с самодельным станком

При заточке с помощью самодельного станка помните следующее:

два плечика во время работы должны быть одинаковыми, так сверло ровно пройдет в отверстие, и сверление будет выполняться правильно; до запуска станка хорошо закрепите на шкиве точильный круг; первая обработка проводится с помощью диска с крупным абразивом, при обнаружении на сверле заусенец, диски меняют на тонкие; при заточке все время держите нужный угол; круг должен двигаться только по лезвию в одном направлении; не перегревайте резак и во время обработки его иногда охлаждайте. Перегретый инструмент не окунайте в холодную воду, чтобы металл не повредился; сначала заточите одну сторону сверла, потом аккуратно переверните и обрабатывайте вторую.

При работе очень важно сохранить первоначальную форму инструмента и направление режущих краев. Внимательно следите за тем, чтобы не было смещения от центра острия кончика, поскольку инструмент при обработке может сильно отклониться

А если после заточки угол краев будет разным, сверло не сможет нормально работать. Это можно будет определить с помощью шаблона или же без него: смотрите, чтобы по форме кончик был конусообразным. Править лучше с помощью специальных устройств, чтобы не допустить ошибок.

Также очень важно правильно определить, когда сверло нуждается в заточке, многие это сделать не могут. Так, о затуплении сверла говорят такие явления:. гудение или скрежет в начале сверления; металл нагревается быстро, иногда нагрев сопровождается сильным запахом

гудение или скрежет в начале сверления; металл нагревается быстро, иногда нагрев сопровождается сильным запахом.

Если заточить сверло раньше срока, то можно значительно сократить срок его эксплуатации и спровоцировать скорую поломку. Поэтому точильный станок нужно не только правильно собрать, но и правильно использовать только в соответствии с необходимостью.

Сохранить

  • http://obinstrumente.ru/elektroinstrument/stanok-dlya-zatochki-sverl-svoimi-rukami.html
  • https://derevyannie-doma.com/materialy/stanok-dlya-zatochki-sverl-svoimi-rukami-kak-sdelat-ustroystvo.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/dlya-zatochki-sverl.html
  • https://remontoni.guru/instrumenty-i-oborudovanie/kak-sdelat-prisposoblenie-dlya-zatochki-sverl-svoimi-rukami.html
  • http://sdelajrukami.ru/zatochka-sverl-svoimi-rukami/
  • https://instrument.guru/svoimi-rukami/kak-sobrat-stanok-dlya-zatochki-sverl.html
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
