Укладка водяного теплого пола: алгоритм +видео от опытных мастеров

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

  1. Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
  2. Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
  3. Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.
  4. Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
  5. Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
  6. Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
  7. Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Особенности монтажа

Перед тем как речь пойдет непосредственно о процессе монтажа водяного пола, стоит поговорить о некоторых особенностях этого процесса

Итак, важно учесть, что во многом тепловая нагрузка любой комнаты будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда других факторов. Придется постараться высчитать теплоотдачу

Если она будет составлять более 100 Вт/м2, то водяные полы нельзя будет применять в качестве основной системы отопления, а только лишь в качестве подогрева полов непосредственно.

Водяной теплый пол чаще всего монтируется под плитку

Длина труб тоже не может быть любой. Она будет зависеть от размера помещения и схемы укладки. Возможно, в одной большой комнате придется прокладывать два, а то и больше контуров. Это относится к комнатам площадью более 30 м2 в первую очередь. И каждый контур будет нагреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору. Однако диаметр труб, шаг укладки между ними и длина должны быть одинаковыми, если магистрали подключаются к одной системе. А от диаметра труб, в свою очередь, зависят длина и шаг контура. Чем он больше, тем длиннее контур может быть.

Трубы для водяного теплого пола

От каждой стены нужно сделать небольшой отступ (около 10-15 см от наружных и до 30 см – для внутренних стен). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительный вариант отопления помещения.

Этапы монтажа водяного теплого пола

Водяной пол – идеальный вариант подогрева для больших помещений, площадь которых составляет более 20 м2. А вот в маленькой комнате лучше выбрать какой-то другой вариант, так как прокладывать водяные магистрали будет очень неудобно. Также стоит остановиться на тяжелом варианте теплого пола по возможности, то есть монтировать его, используя бетонную стяжку. Это самый надежный, хоть и самый длительный вариант, но он идеален для частного дома. Кстати, сама по себе стяжка очень хорошо защищает трубы контура от риска повреждений и сама по себе способна долго удерживать тепло, а значит, поможет сэкономить деньги.

Расчет мощности теплого водяного пола

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.


Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип
Описание
Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

Обустройство коллекторного узла, подключение к котлу

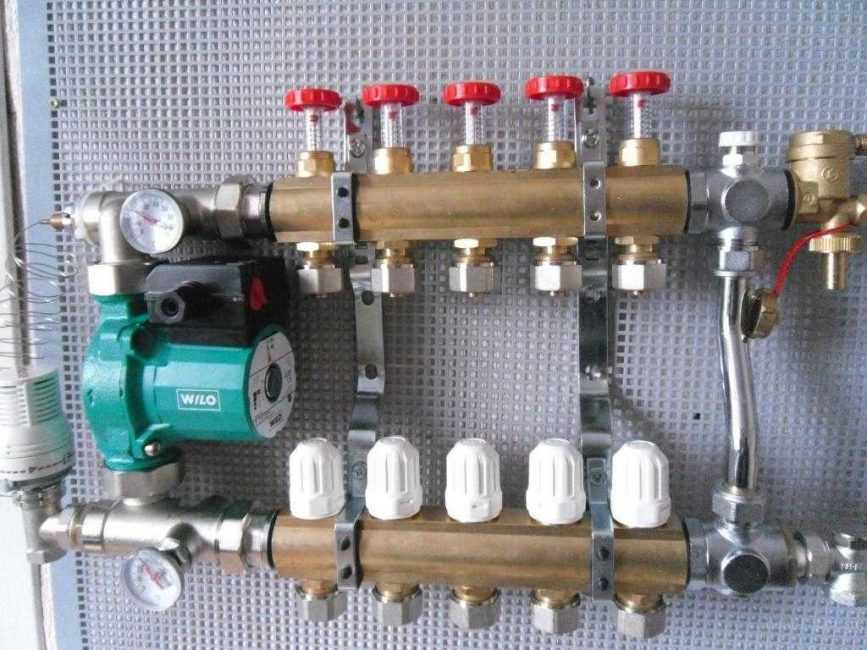

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

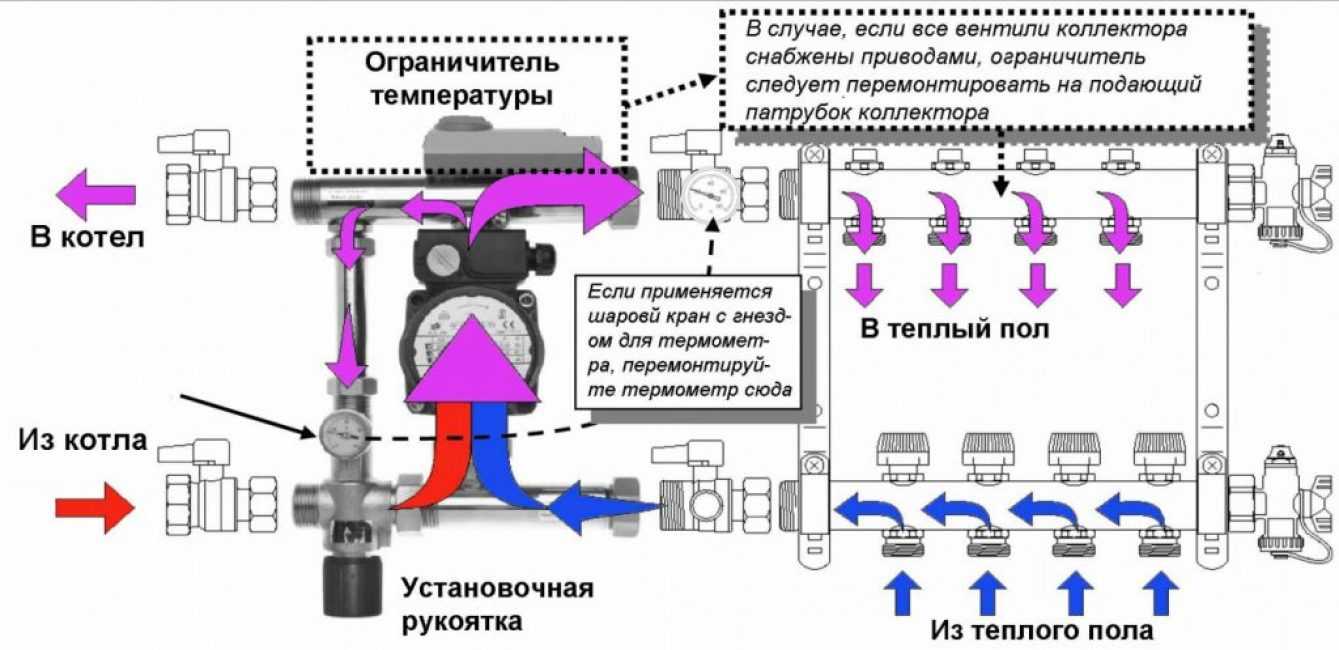

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

  1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
  2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м 2 . Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
  3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
  4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
  5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м 2 . Укладка труб с промежутком в 10 см – 10 м на 1 м 2 .

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Для каких условий подходит система с трехходовым клапаном

Если вы задумались над вопросом о том, как подключить теплый водяной пол, то можете рассмотреть схему с трехходовым клапаном, которая больше всего подходит для небольших площадей и для тех условий, где к комфорту и эффективности не предъявляется высоких требований. Такая система подходит еще и для тех, кто желает сэкономить.

Такую схему, однако, используют крайне редко по причине стабильности работы батарей, которые подключаются к единой трубе. Если приоткрывается трехходовой вентиль, начинает подпитываться греющий контур, а в основную магистраль при этом передается давление помпы.

Как работать с трубами и когда можно проверять систему

Бухта разматывается постепенно, в процессе этого выполняется раскладка. Цельная труба возвращается к распределителю. Патрубки гребенок коллектора соединяются с контуром. Если вас интересует вопрос о том, как правильно подключить водяной теплый пол, вы должны знать, что на следующем этапе нужно будете установить отопительный контур и проверить после этого систему на плотность соединений и прочность. После того как было осуществлено тестирование и пробный запуск, можно начинать заливку цементной стяжки. Напольное покрытие восстанавливается после полного высыхания раствора.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

  1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
  2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
  3. Поверх него стелется термоизоляция.
  4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
  5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
  6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
  7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
  8. Далее производится установка направляющих маячков.

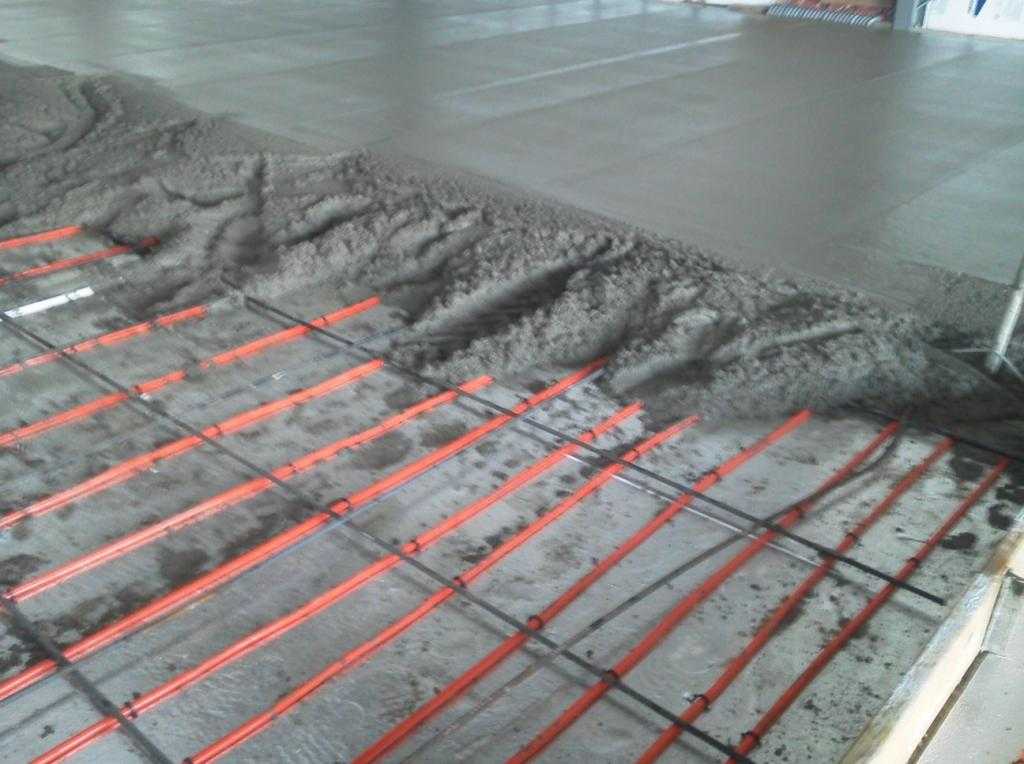

  9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?. Например, перепад высот в комнате составляет 3 см

Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

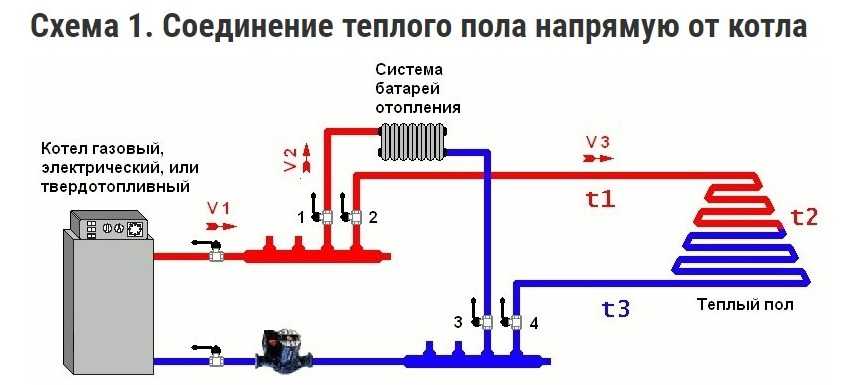

Схема системы теплого пола, работающей от котла

Водяной теплый пол — это система с низкой температурой, где теплоноситель передается с температурой от 35 до 45 ˚С, а норма не должна превышать 55 ˚С. Теплый пол — это циркуляционный отдельный контур, которому требуется насос. У теплого пола имеются ограничения по температуре поверхности, которая должна находиться в пределах от 26 до 31 ˚С. Перепад температуры между разводкой подачи и обратки допускается не больше 10 ˚С.

Проток теплоносителя должен соблюдаться с максимальной скоростью до 0,6 м/с. Перед тем как подключить теплый водяной пол, вы должны подобрать соответствующую схему соединения. Если она предусматривает использование котла, то система должна иметь:

  • арматуру;
  • систему безопасности;
  • теплогенератор;
  • насос.

Теплоноситель от котла будет попадать в распределительный коллектор и поступать по петлям. Далее теплоноситель попадает обратно в котел. Последний должен быть настроен на необходимую температуру

При этом важно соблюсти некоторые нюансы. Так, система должна иметь конденсационный котел, ведь низкотемпературный режим для этого оборудования оптимален

В этом режиме у котла будет максимальный коэффициент полезного действия.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.
